Взрывобезопасный кран: 7 важных отличий

Класс взрывобезопасных кранов был разработан для предприятий, деятельность которых требует принятия исключительных мер по предотвращению взрывов:

нефтеперерабатывающих заводов
химических производств
складов горюче-смазочных материалов и взрывчатых веществ
покрасочных цехов
газовых электростанций
комплексов по добыче угля
морских буровых платформ.

Краны во взрывобезопасном исполнении могут выпускать далеко не все производители. Кроме наличия специальных технологий производство еще и должно быть сертифицировано. У ORITCRANES есть все необходимые технологии и сертификаты.
Краны ORIT во взрывобезопасном исполнении изготавливаются в соответствии с европейским стандартом CENELEC и соответствуют требованиям российского ГОСТ Р 52350.1-2005. Конструкция, оснащение и материалы исполнения исключают возможность образования искр при работе электрооборудования, трении и ударах, а также серьезный нагрев элементов. Потенциально опасные узлы выносятся в безопасную от проникновения взрывоопасной смеси зону.

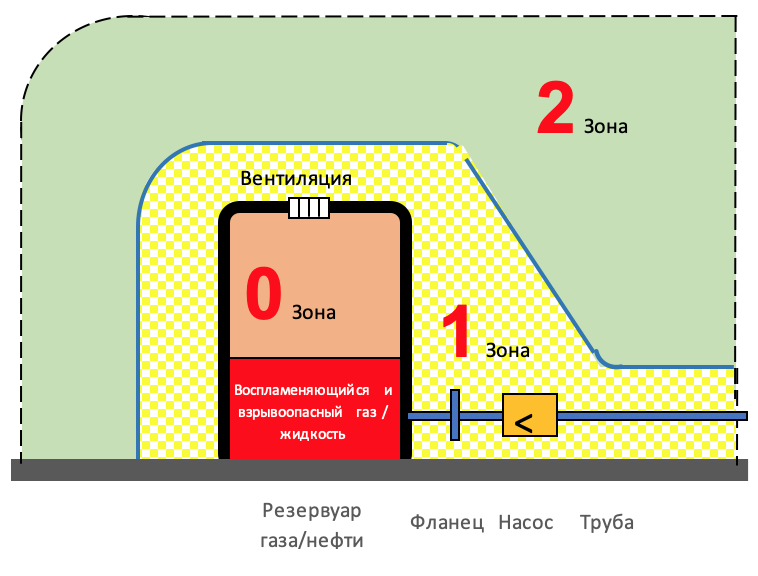

Взрывобезопасные краны ORIT рассчитаны на работу в 1 и 2 зонах, в соответствии с классификацией IEC 79-10 (International Electrotechnical Commission – международная некоммерческая организация по стандартизации в области электрических, электронных и смежных технологий):
1 зона – частое присутствие взрывоопасной атмосферы (от 10 до 1000 часов в год).
2 зона – краткосрочное присутствие взрывоопасной атмосферы (до 10 часов в год).
В зависимости от зоны, для которой предназначен промышленный кран, выбирается конкретное решение, обеспечивающее необходимый класс взрывобезопасности.

1. 1ExdIIBT4 – базовый класс
2. 1ExdeIIBT4 – с расширенными опциями
3. 1ExdIICT4 / 1ExdeIICT4 – максимальная степень взрывозащиты

Значение символов в маркировке:
«1» перед Ex – знак уровня взрывозащиты. 1 означает, что взрывозащищенность обеспечивается и в нормальных режимах работы, и при вероятных повреждениях. Исключения составляют повреждения средств, обеспечивающих взрывозащищенность
«d» и «e» – тип взрывозащиты
«IIB» - высокая категория взрывоопасности паров и смесей газов «IIC» – высшая категория паров и смесей газов, которые могут взорваться
T4 – группа смеси по порогу температуры воспламенения (135℃).

1. Защита электрооборудования от проникновения взрывоопасных газов (среды) в зону возможного возникновения искр.

ORITCRANES проектирует и производит грузоподъемное оборудование для промышленных и логистических предприятий с 2005 г.

Краны взрывобезопасного исполнения ORIT обозначаются международным знаком «Ex» (знак взрывозащищенного оборудования).

Характеристики кранов ORIT во взрывобезопасном исполнении
• Грузоподъемность – до 80 тонн
• Классы режима работы механизмов – М3, М4, М5

В зависимости от выбранного заказчиком класса ORITCRANES закладывает в конструкцию подъемного крана те или иные элементы по обеспечению взрывобезопасности.

Пример: Степень защиты электрооборудования IP55 и выше. Контакторы, трансформаторы, электрические шкафы управления, двигатели и выключатели во взрывозащищенном исполнение.

2. Защита от перегрева и перегрузки двигателей крана.

3. Снижение до допустимого уровня температуры нагрева поверхности деталей и компонентов крана

Пример: Взрывозащищенные двигатели – подходит для эксплуатации в тяжелых условиях, расчетный коэффициент занятости 60%. Класс взрывобезопасности до IIC. Это достигается за счет ограничения температуры нагрева двигателя вне зависимости от режима эксплуатации крана. Максимальная рабочая температура таких двигателей не превышает 135°C (Т4).

4. Применение специальной изоляции кабелей

Пример: Кабель питания грузовой тележки круглого сечения с резиновой изоляцией
(в кранах общепромышленного исполнения силовые кабели и кабели управления имеют плоское сечение для большей надежности). Пластиковые кабельные подвесы

5. Двухступенчатые концевые выключатели (и у тележки, и у крана)

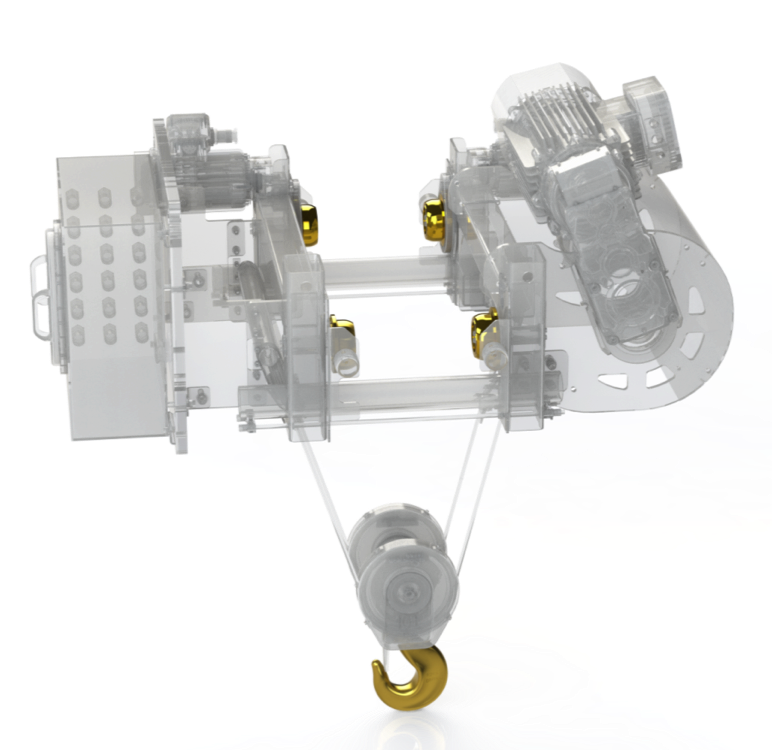

6. Использование бронзовых деталей для узлов крана с высоким риском образования искр

Пример: Краны повышенного класса взрывобезопасности 1ExdeIICT4 оснащаются бронзовыми искробезопасными крюками, колесами и направляющими роликами.
В кранах класса 1ExdIIBT4 такой «опции» нет.

7. Ограничение скорости работы крана

Пример: Краны класса 1ExdIICT4 / 1ExdeIICT4 искрозащищенные, с системой ограничения скорости подъема (макс. – 8 м/мин.) и скорости тележки (макс – 16 м/мин.).

Нам доверяют компании, предъявляющие самые серьезные требования к взрывобезопасности оборудования. В их числе PetroChina, Cinopec, CNPC, Yunnan Luliang Chemical Industry, Yantai Wanhua Polyurethanes, Xinjiang Zhongtai Chemical.
